DiagBox-ModelDesiner测试性建模分析系统（最新版 v2.9.0）

DiagBox-ModelDesigner面向航空、航天、船舶、兵器、二炮等各军种各型装备系统及设备采用多信号流图的表达方式，全方位构建产品结构、故障、测试、信号、工作模式、修理级别等元素模型以及它们之间的关联映射模型，基于相关性理论对产品故障检测率（FDR）、故障隔离率（FIR）、故障覆盖率（FCR）等指标进行评估，同时识别产品的测试性设计缺陷，如：测试点布局不合理、存在未检测故障、存在模糊组、存在冗余测试、存在隐藏故障等，为测试性设计改进提供依据，此外，模型所生成的诊断树、相关性矩阵（D矩阵）、测试逻辑脚本也为诊断系统、预测与健康管理（PHM）系统的设计提供有效输入。

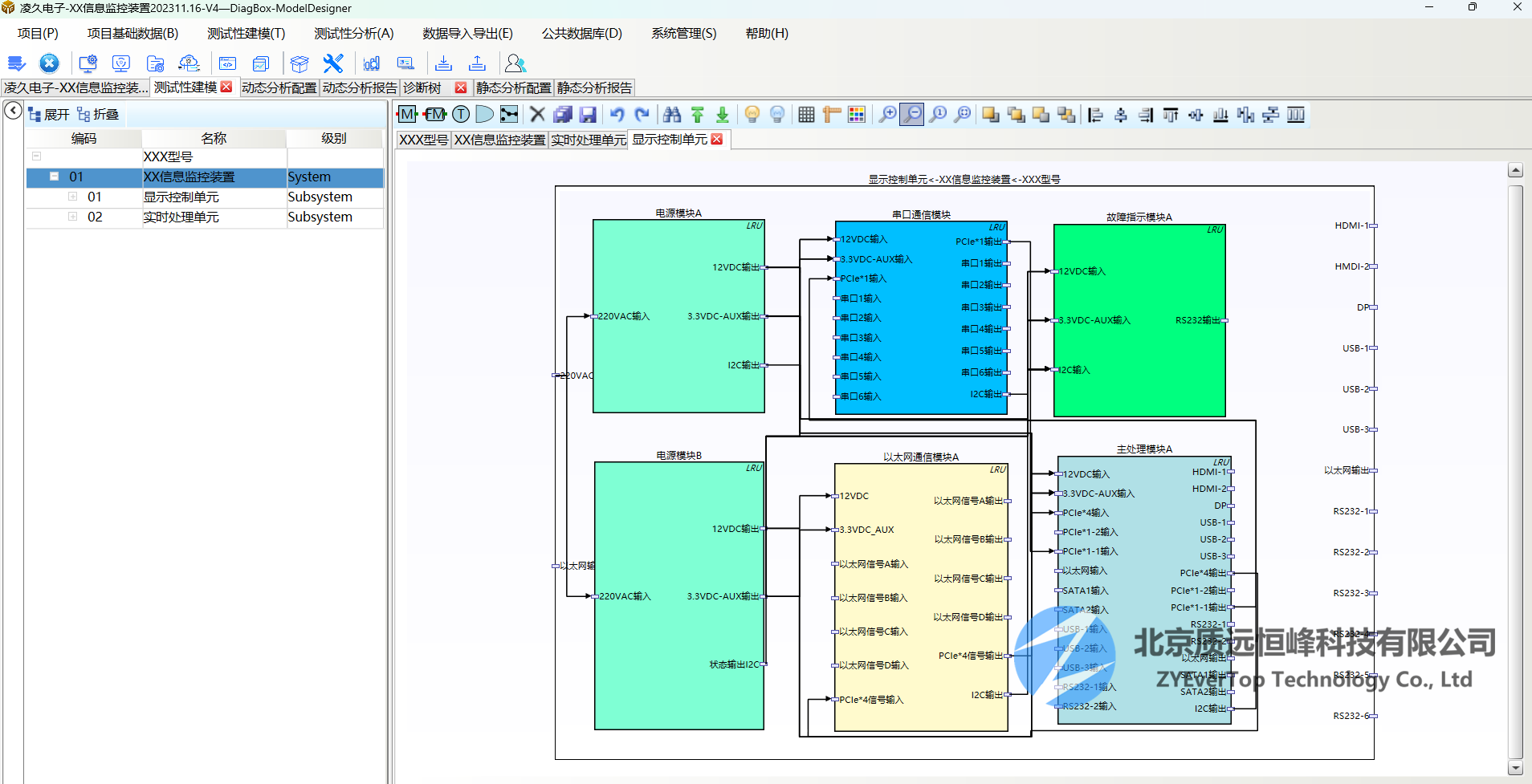

² 简洁友好的图形化操作界面，层次化的建模方式，使用户能够快速构建测试性模型。

² 丰富的测试性分析方法，全面呈现产品的测试性技术状态。

² 静态分析：支持未检测故障分析、模糊组分析、冗余测试分析、隐藏故障分析、掩盖故障分析、反馈回路分析。

² 动态分析：分析故障覆盖率分析、故障检测率分析、故障隔离覆盖率分析、故障隔离率分析、平均模糊度分析。

² 出色的诊断策略（诊断树、D矩阵、测试逻辑脚本）生成功能，快速应用于诊断系统、预测与健康管理（PHM）系统设计。

² 可生成符合S1000D和GJB6600的要求交互式电子技术手册（IETM）故障类数据模块，实现与IETM软件的无缝对接。

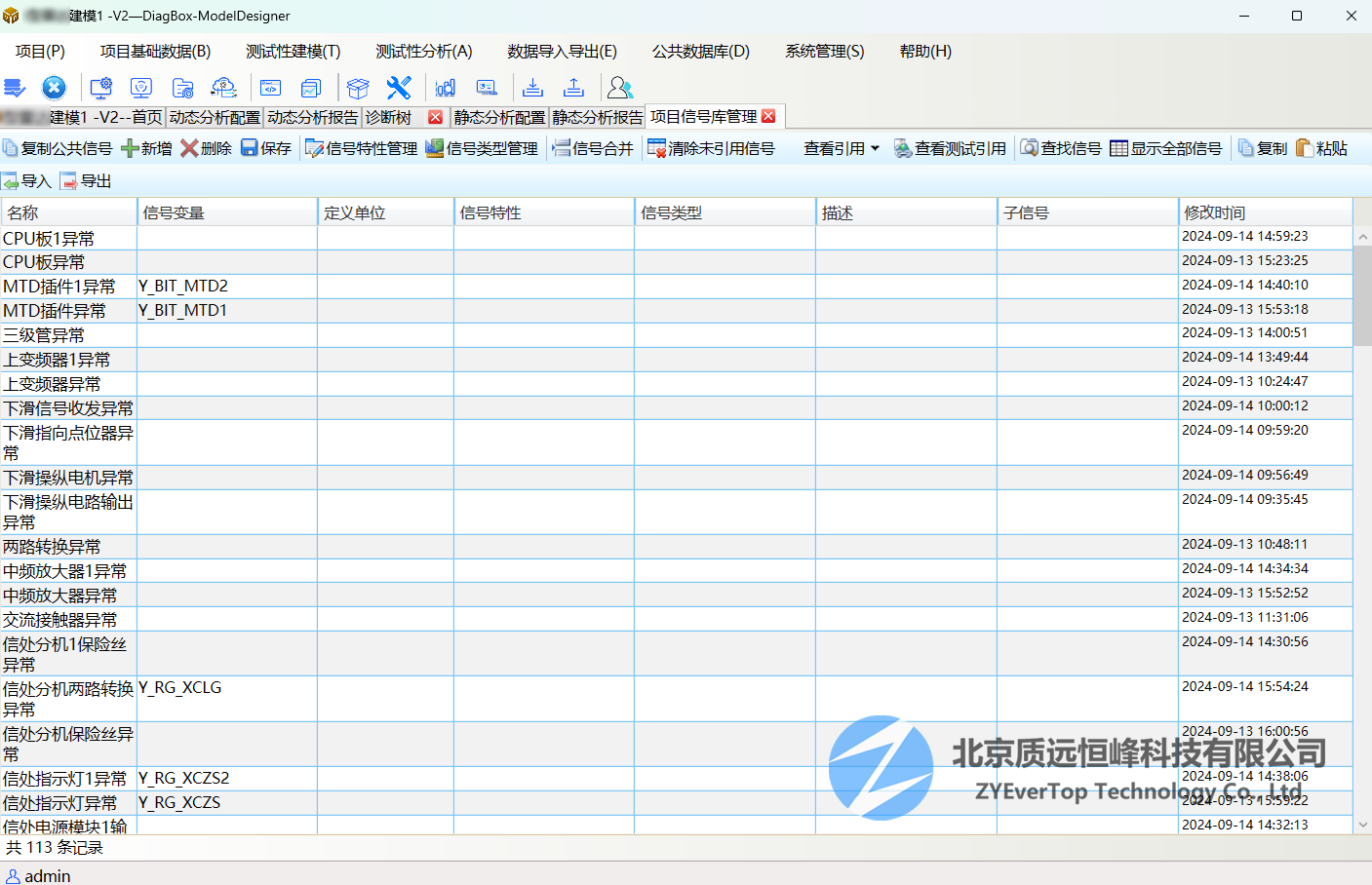

² 强大的工程数据管理功能，能够对构型数据、信号数据、故障数据、测试数据进行深度管理，有效实现了数据的重用性和可追溯性。

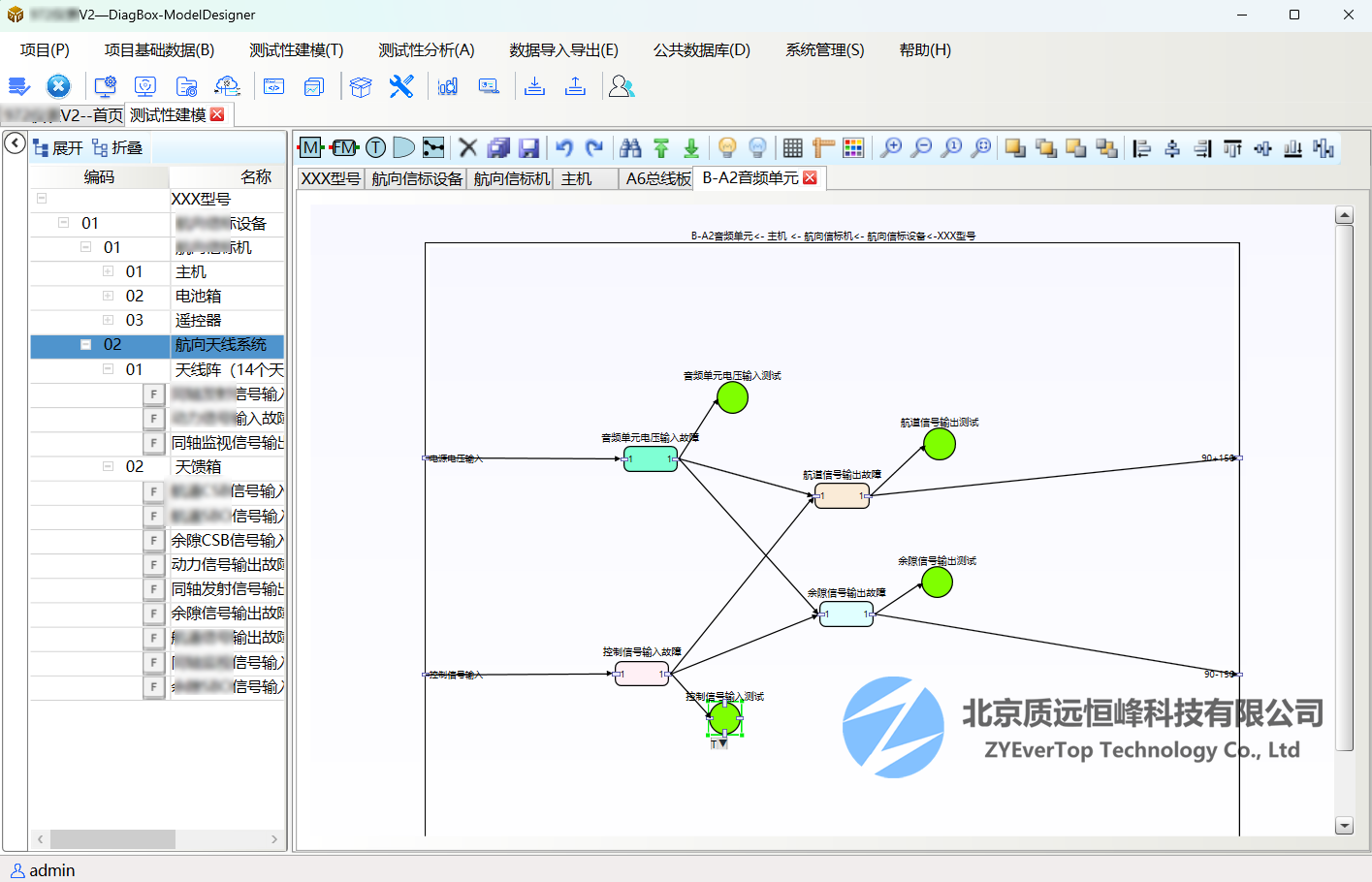

 图形化建模

图形化建模

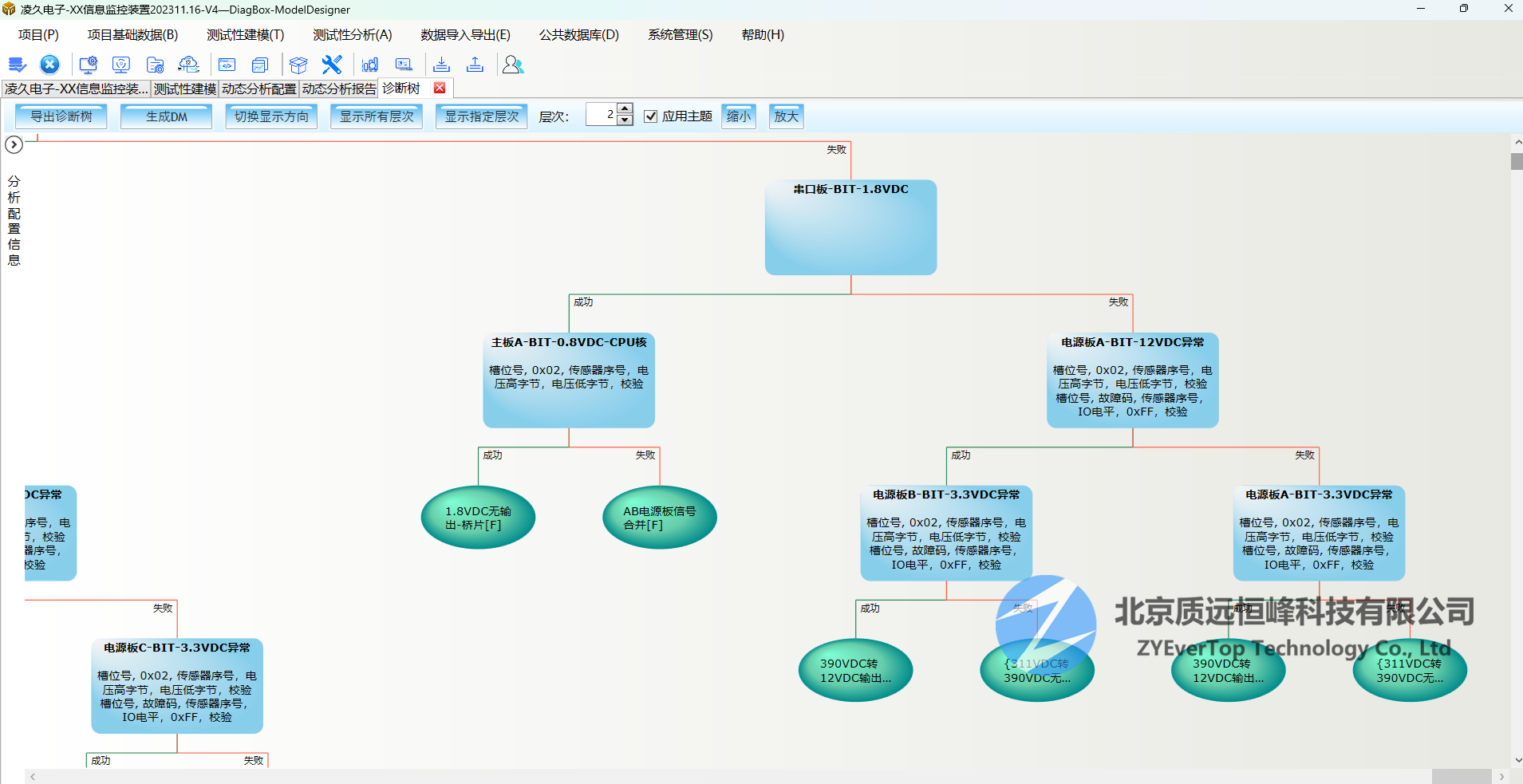

故障树生成

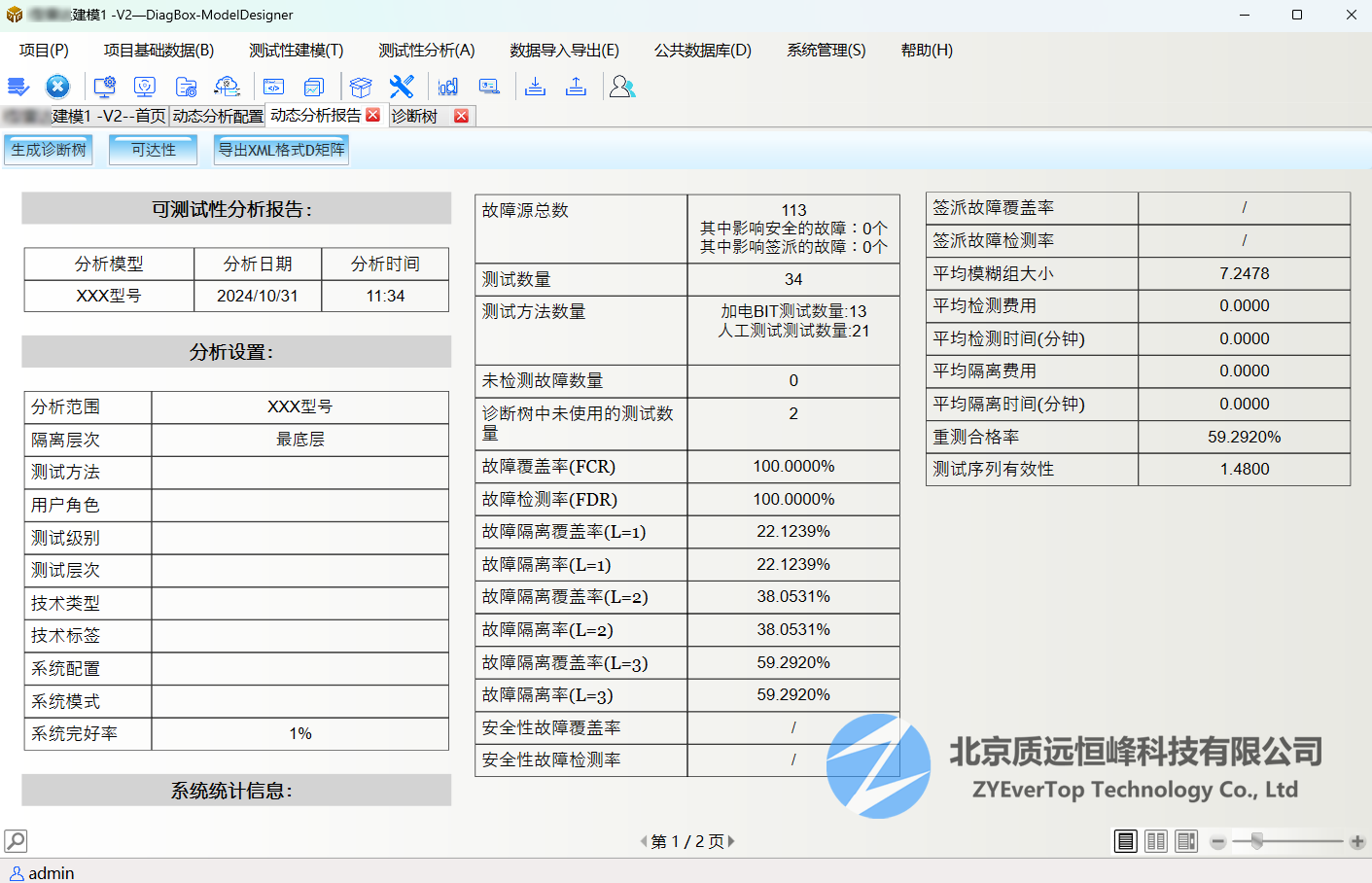

测试性指标分析

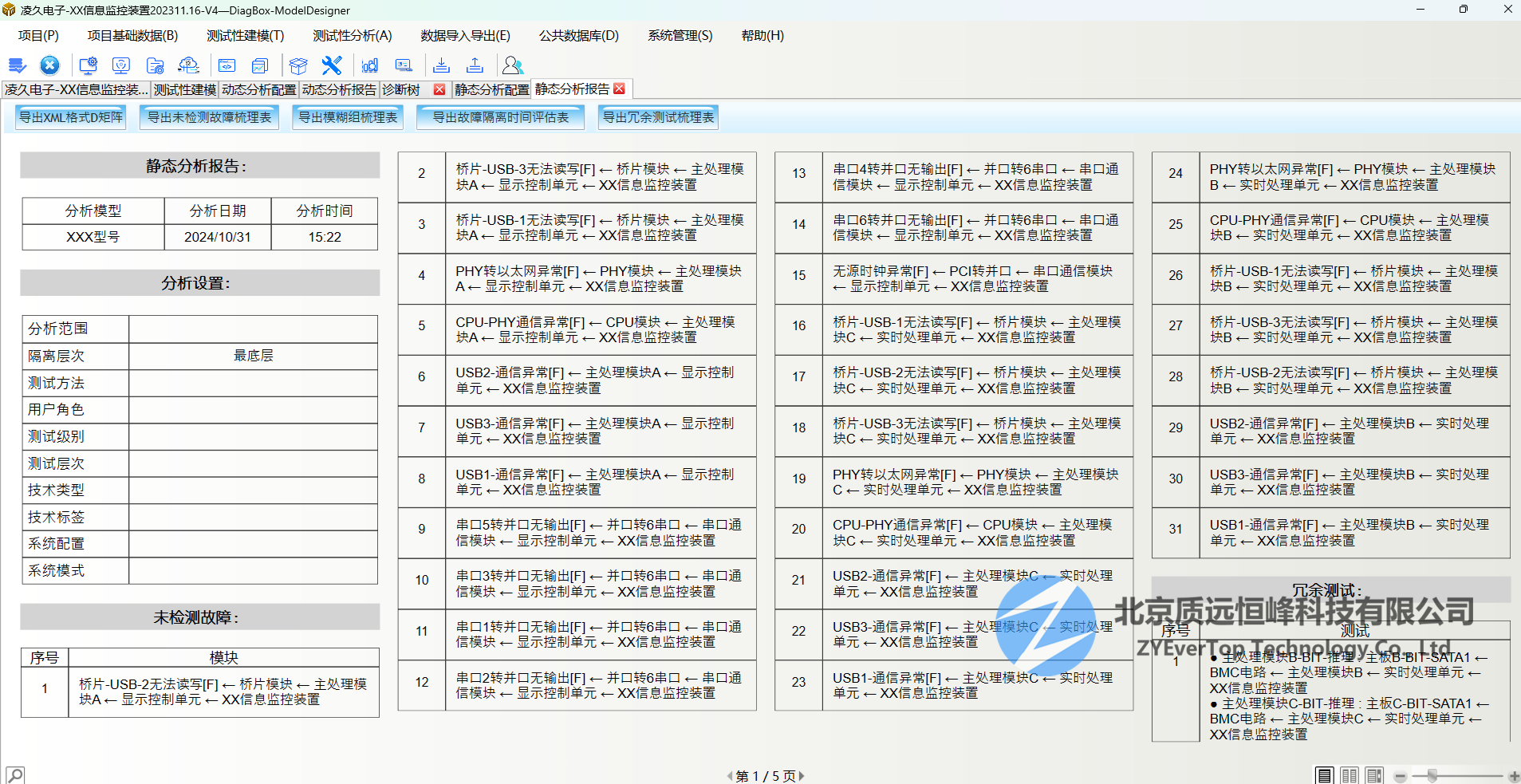

静态分析

模型信号管理
