测试性实验室建设案例

       该测试性实验室结合目前型号装备中的测试性设计与验证需求，形成以下能力：

       1)对装备进行测试性建模与分析；

       2)对装备进行诊断设计；

       3)对装备进行多种形式的故障注入试验；

       4)对装备进行测试性指标分配、预计与评估；

       5)对装备测试性工作数据管理。

       该测试性实验室按照软件系统，硬件系统和质量体系三部分进行建设。软件系统与硬件系统相互结合用于实现测试性设计与验证工作，质量体系用于对整个测试性设计与验证工作进行质量管控。

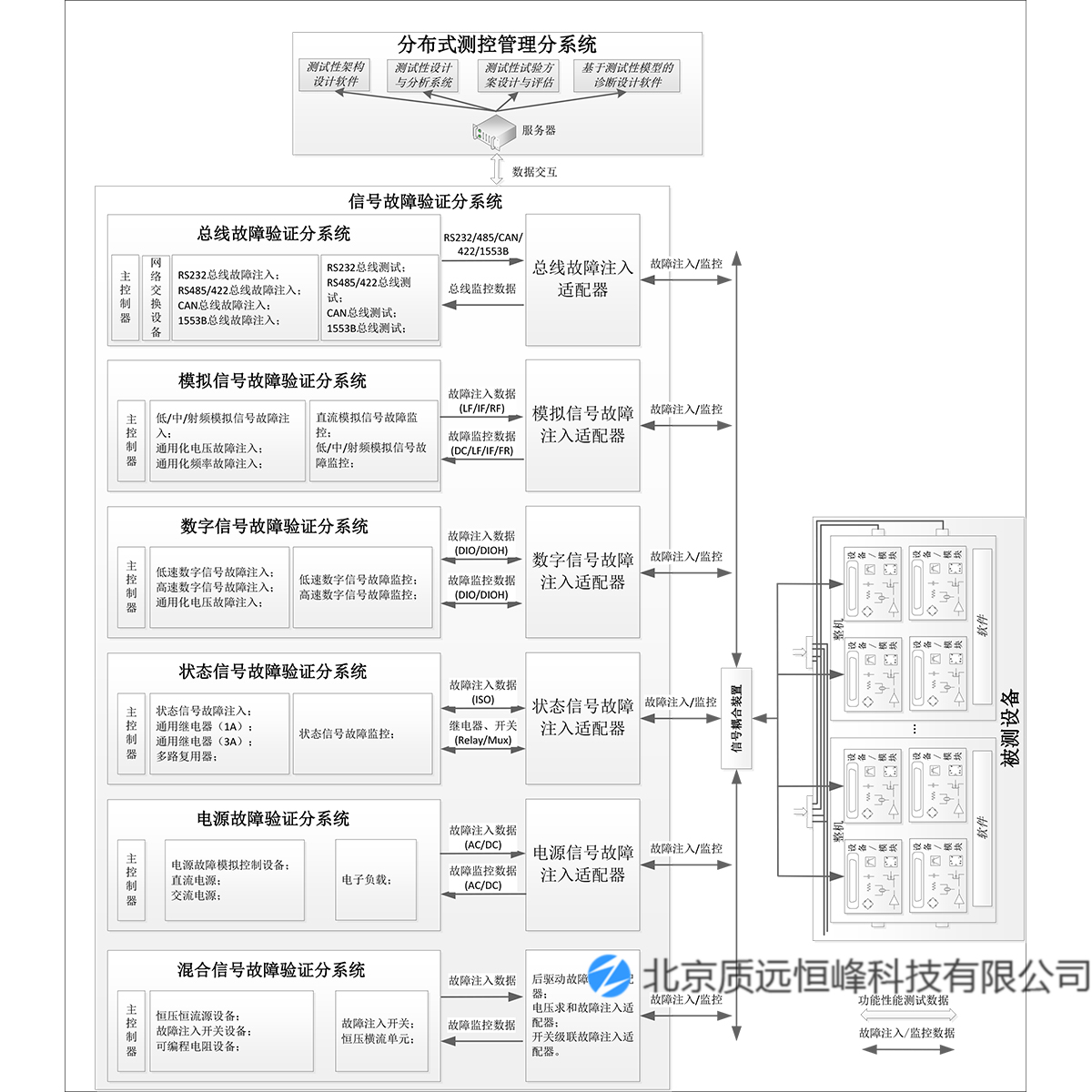

       测试性试验系统物理架构如下图所示。

分布式测控管理分系统实现整个实验室测试性试验方案设计与结果评估、测试性建模分析以及测试性试验全过程数据的管理等。

测试性实验室建设思路

       总线故障注入分系统能够覆盖目前常用的总线形式，实现对被测对象总线信号的故障注入与监控，能够支持RS232、RS422、RS485、CAN、1553B等总线在物理层、电气层、协议层的故障注入工作，例如物理链路的通断控制、阻抗特性，电气特性中的幅度、上升时间、传输速率，协议层中的数据校验、特定数据修改等不同内容。此外还应具备在故障注入过程中对上述总线数据的监控功能。

       模拟信号故障注入分系统、数字信号故障注入分系统、状态信号故障注入分系统和混合信号故障注入分系统等不同类型的故障注入分系统，能够实现对典型模拟信号、数字信号、状态信号以及混合信号的故障注入工作，能够支持多种工作频段的信号形式。此外，还能够在故障注入过程中对相关信号进行监控。

       电源故障验证分系统一方面为被测对象提供供电/负载，一方面支持典型电源的故障注入。
