制动总线协议检测系统

       针对某型装备制动系统、制动部件和测试控制系统总线协同测试功能要求，形成基于制动系统工作环境的制动数据总线物理和软件接口的测试条件，并构成制动研发平台的总线接口。所涉及制动系统数据总线包括CAN、MIC 1553B、Flexray等，通过该系统实现试验台与被试件的总线通讯和闭环控制。

 1) 总线协议通信功能，并能够成为总线间通讯转换装置；

 2) 通过人机交互式总线协议编制功能，方便输入、修改不同总线协议，同时还具备数据二次开发和总线通信类型扩

     展能力；

 3) 总线数据实时监测功能，能够监测并分析总线数据通讯特性参数，如通讯时延、误码率；

 4) 固定制动总线测试系统具有总线故障注入功能，包括总线协议层、电气层及物理传输层故障模拟；

 5) 总线监测及分析数据同步存储并能上传试验台数据服务器。

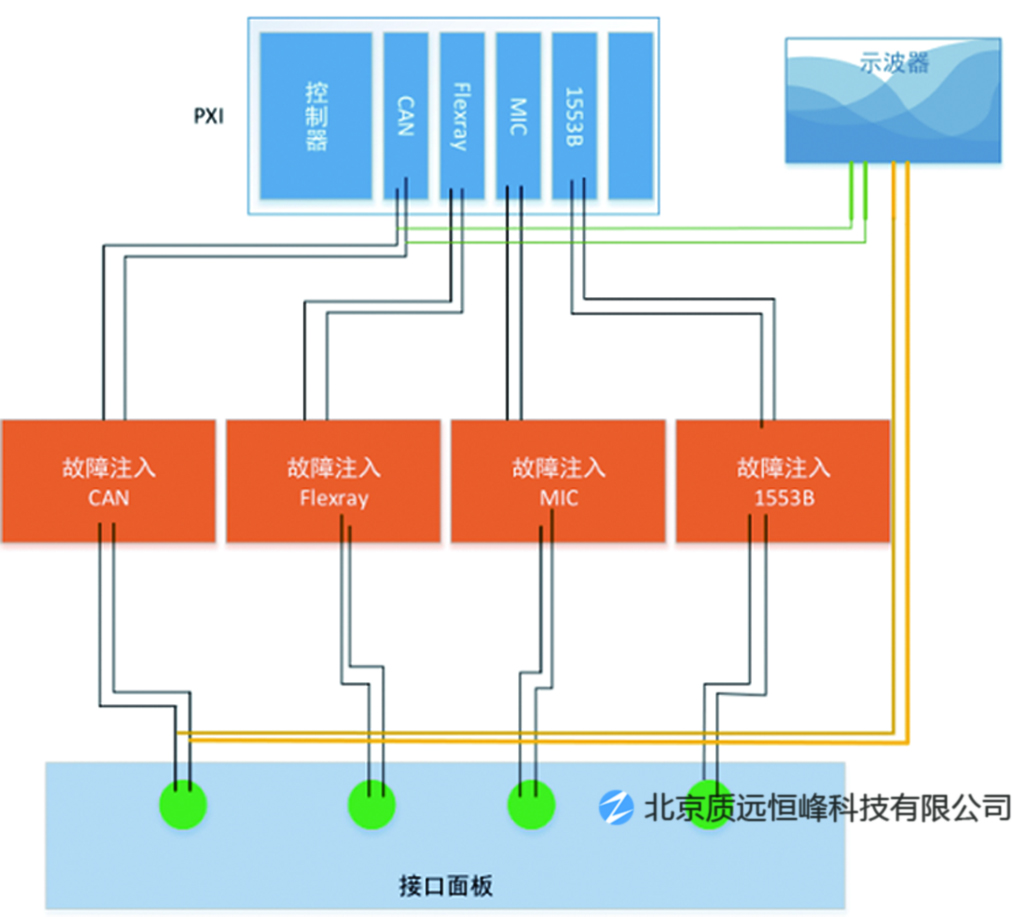

系统架构图

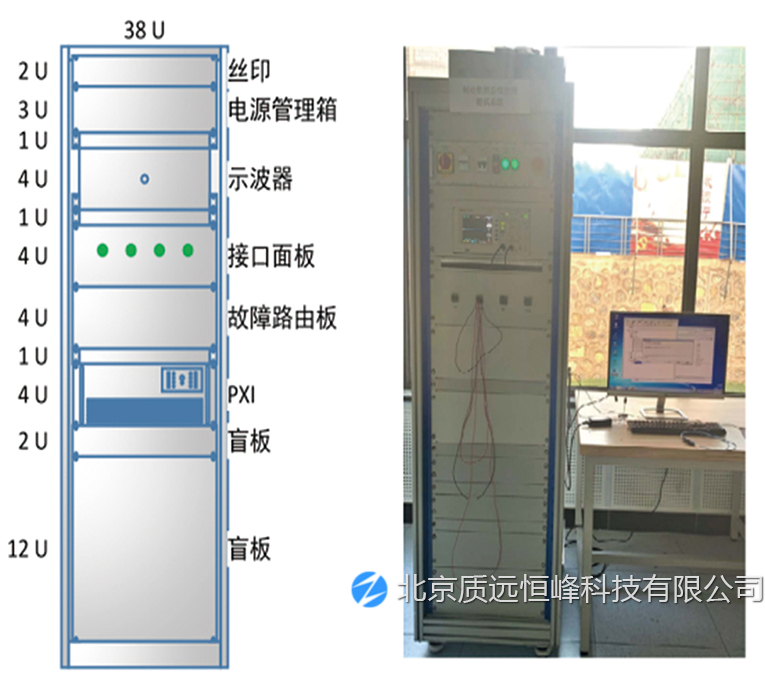

 硬件实物图

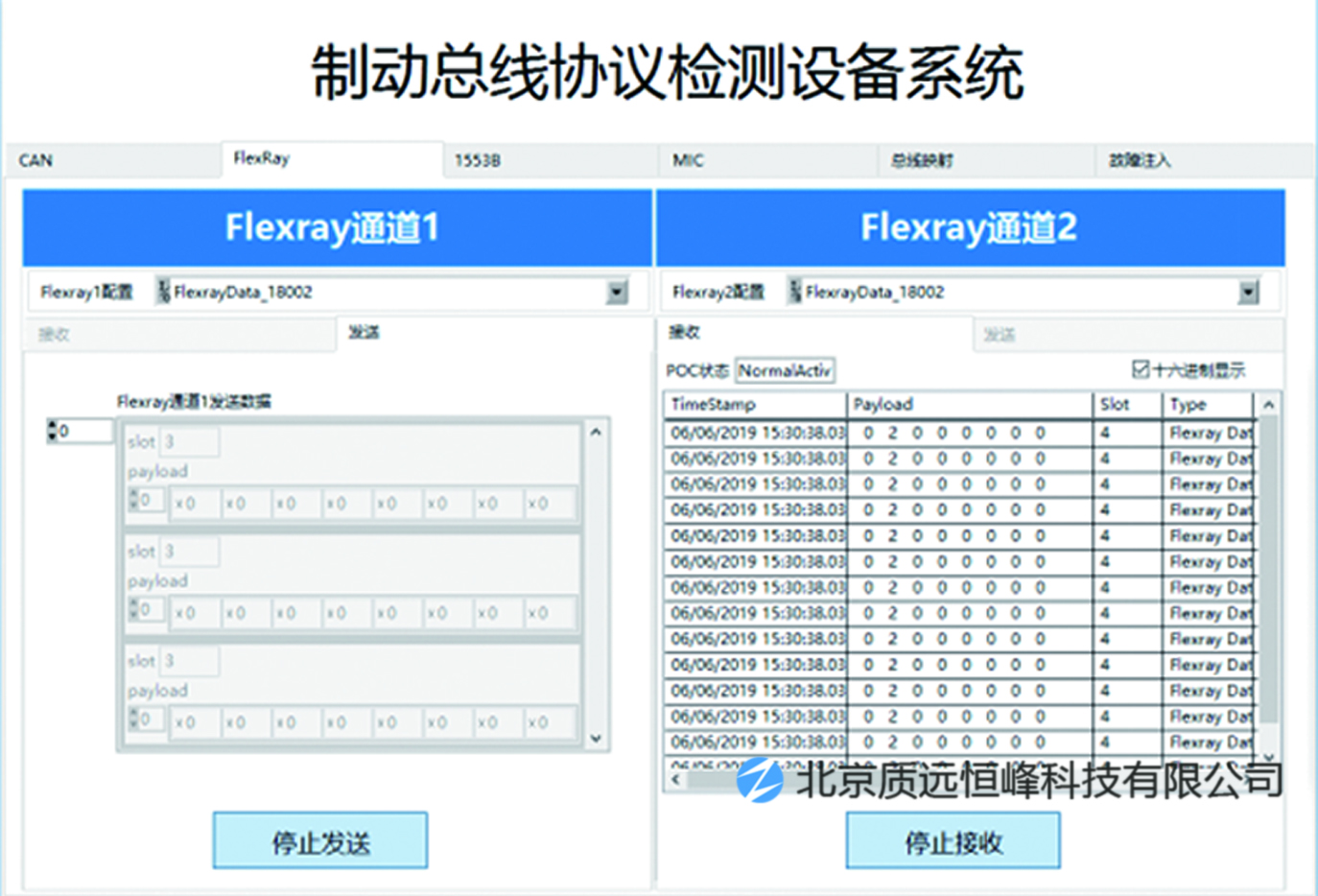

 系统软件界面

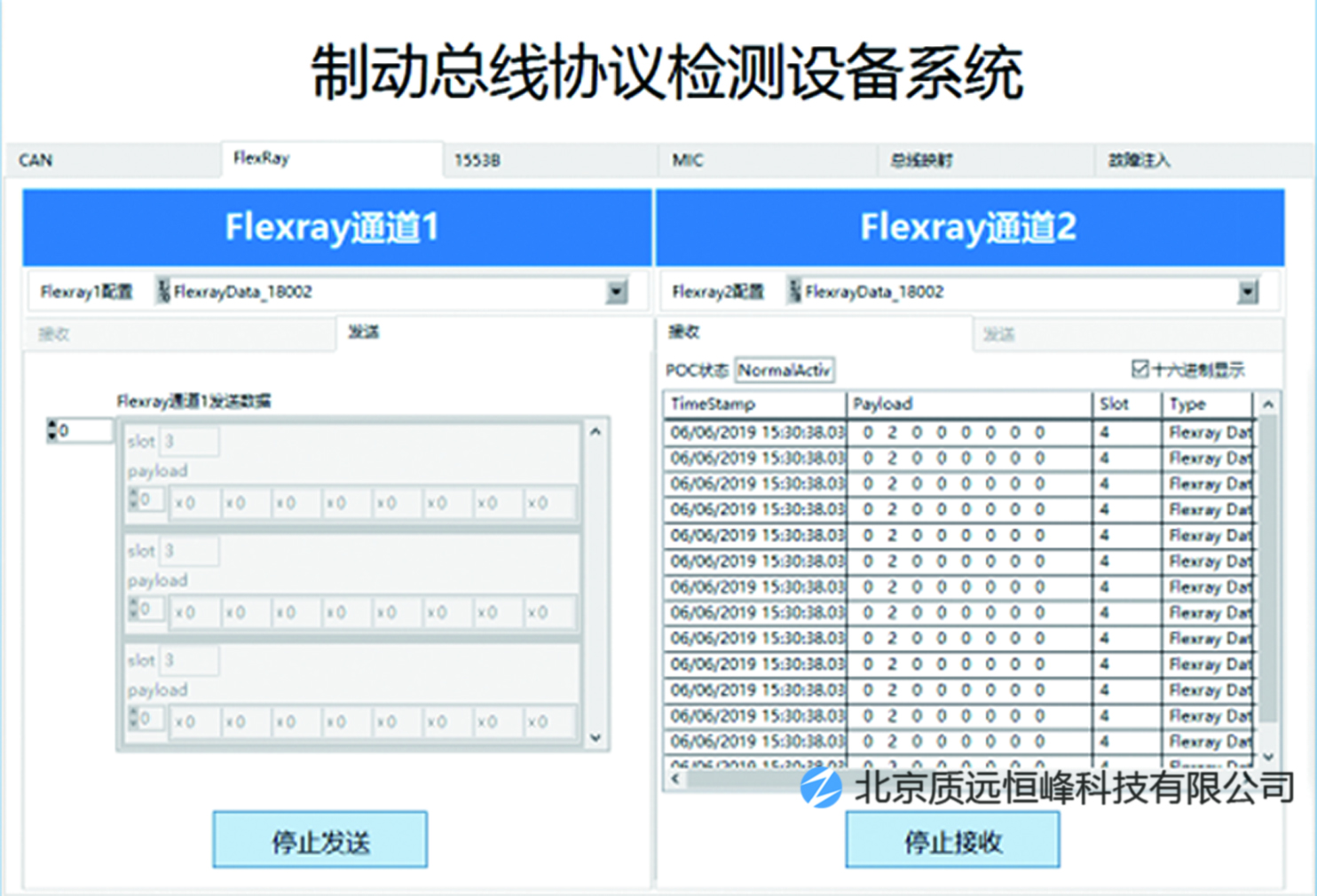

系统软件界面
