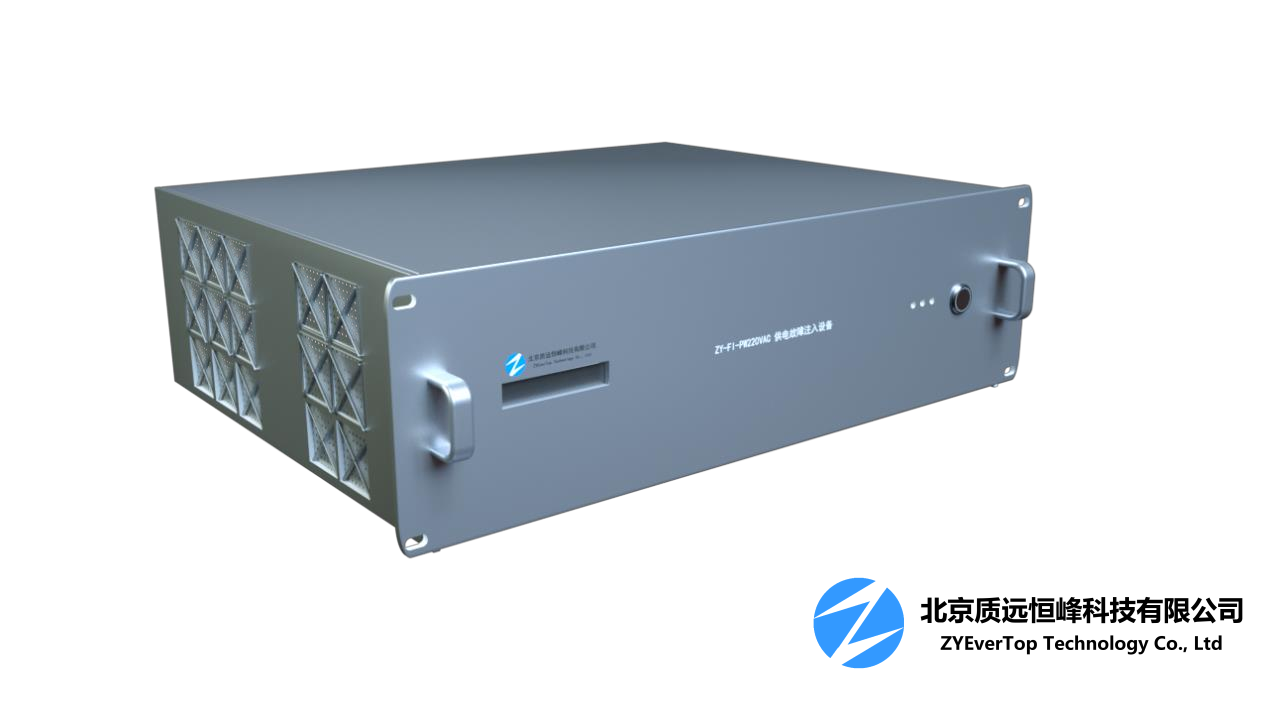

模块化故障注入设备—220VAC 电源故障注入设备

         ZY-FI-PW220 电源故障注入器是一种基于 LAN 总线的电源故障注入产品。 该故障注入器产品具有 1 个故障注入通道，它可以串接在电源传输线路中，模拟电源信号传输过程中的多种故障类型，实现对被测设备电源输入故障的仿真和评测。

模块功能

a. 供电正端线路通路、断路故障注入功能；

b. 供电负端线路通路、断路故障注入功能；

c. 供电正/负端线路同时通路或断路故障注入功能；

d. 供电正端线路程控串行电阻故障注入功能；

e. 仪器断电和上电初始状态为供电正端线路直通，供电负端线路直通，供 电正/ 负端之间电阻无穷大（即与线路中没有接入该故障注入器时状态一 致）；

f. 电源信号幅度变化故障注入功能；

g. 电源信号纹波控制功能；

h. 支持 windows XP/WIN7(32 位)操作系统；

i. 提供仪器控制软件界面和驱动库，支持用户二次开发。

性能指标

a) 符合 LAN 总线规范；

b) 通道数量： 1；

c) 直流额定功率不小于 1000W;

d) 物理层故障最大允许操作电压：0~300VDC

e) 物理层故障最大允许操作电流： 4A

f) 支持电源信号超差调整；

g) 支持电源信号欠压调整；

h) 供电线路断路故障阻抗值： ≥100MΩ（100VDC）；

i) 正端线路通路、断路故障注入功能；

j) 负端线路通路、断路故障注入功能；

k) 正/负端线路同时通路或断路故障注入功能；

l) 正/负端线路串接可控线阻；

m) 支持纹波故障注入，纹波可变；

n) 提供仪器控制软件界面和驱动库，支持用户二次开发。

o) 开关机械寿命：500 万次以上；

p) 开关电气寿命：10 万次以上；

通用指标

a. 结构与外观： 模件结构形式及外形尺寸：19英寸标准机箱上架结构，高度为3U，深度400mm.

b. 电源要求： 220VAC/50Hz；

c. 重量：≤8000g

d. 环境适应性要求：

1） 工作条件：

温度：-30～+60℃

相对湿度：≤95% （20±5℃ ）

2） 储存条件

温度：-40 ～ +70℃

相对湿度：≤95% （20±5℃ ）
