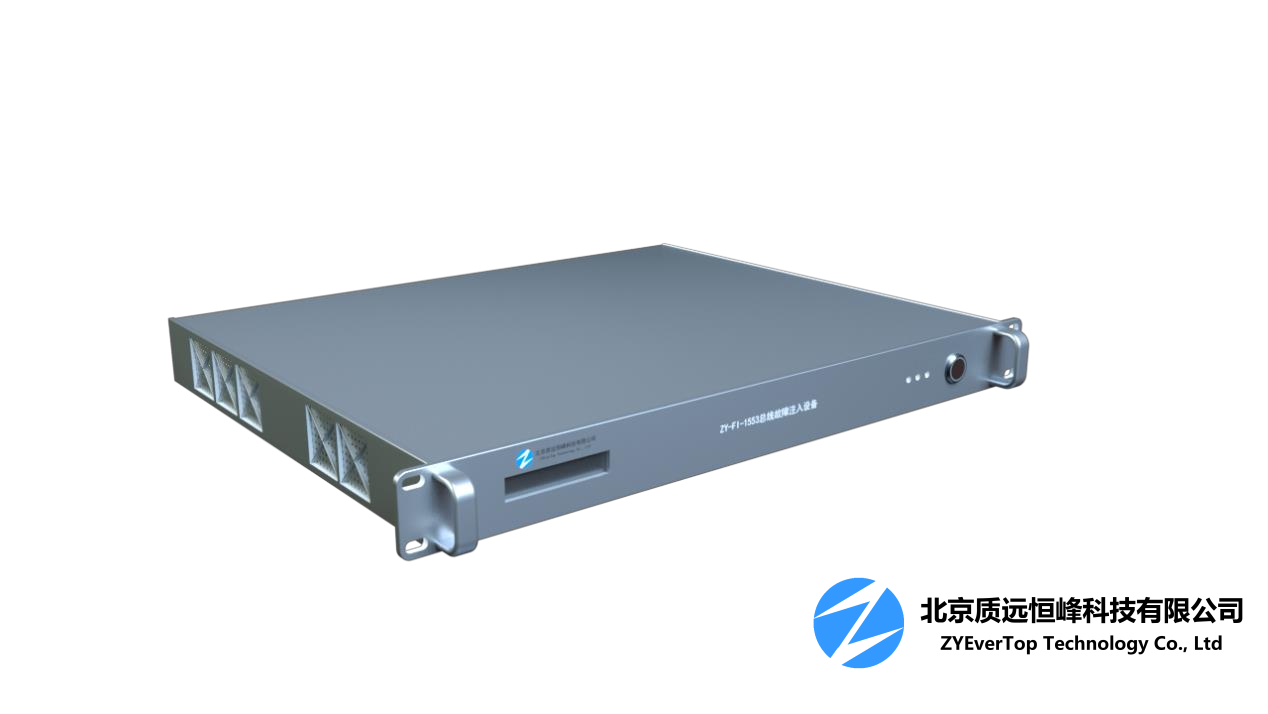

模块化故障注入设备—1553 总线故障注入设备

        ZY-FI-1553 是一种基于 LAN 总线的 1553 总线故障注入仪器，该仪器主要功能是模拟 1553B 信号的故障特性，在总线中对传输的1553B 信号注入各种类型的故障，包括：总线物理层、电气层、协议层和信号传输延迟等故障模式。该故障注入器主要用于验证被测设 备对总线信号变化的耐受程度及对各种故障信号的处理情况。

        1553B 总线故障注入器也具备 PXI 板卡形式，与 ZY-FI-1553 功 能指标一致；

模块功能

ZY-FI-1553 故障注入器具备以下功能

1553B 总线故障注入功能

1) 物理层故障注入；

2) 电气层故障注入；

3) 协议层故障注入。

1553B 测试仿真功能

1) 正常的收发 BC 消息；

2) 开启 RT 终端；

3) 开启总线监视器(BM)实时监视总线消息个数，可以保存并查看总线消息。

性能指标

a. 总线标准：符合 1553B 总线国军标规范（GJB289A-97）；

b. 通道：1 路；

c. 1553B 总线故障注入功能

物理层故障注入指标

1) 断路：信号线断路；

2) 短路：正负信号线、地线短路；

3) 串行阻抗：信号线串入电阻，程控可调，范围 5-315 欧姆，步进 5  欧姆；

4) 并行阻抗：正负信号线之间，程控可调，范围 100-1000 欧姆，步进 100 欧姆；电气层故障注入指标

5) 幅度故障：可调节，变压器耦合方式下最高 30V；

6) 过零点偏差调节范围：+150ns＞过零点偏差＞-150ns；

7) 输出斜率调节范围：上升下降时间 500ns＞t＞100ns

8) 协议层故障注入指标

9) 奇校验：命令字或任意数据字可设；

10) 字长：任意数据字可设从少 2 位到多 3 位；

11) 缺少过零：命令字(响应字)或任意数据字的任意位均可设恒高或恒低；

12) 同步头：命令字或数据字可设 5 种同步头模式；

13) 消息长度：保留任意数据字的个数，可以多 1 个数据字(值可设)；

14) 替换指令：可以设置替换指令；

15) 字间隔：可以在任意数据字之前插入 4 微秒的间隔；

16) 延迟：可以在 RT 正常响应时间之上加入 1-100 微秒的延迟响应时间；

通用指标

a. 结构与外观：模件结构形式及外形尺寸：19 英寸标准机箱 上架结构，高度为 1U，深度 400mm.

b. 电源要求： 220VAC/50Hz；

c. 重量：≤5000g

d. 环境适应性要求：

1） 工作条件：

温度：-30 ～ +60℃

相对湿度：≤95% （20±5℃ ）

2） 储存条件

温度：-40 ～ +70℃

相对湿度：≤95% （20±5℃ ）
