模块化故障注入设备—RS232 总线故障注入设备

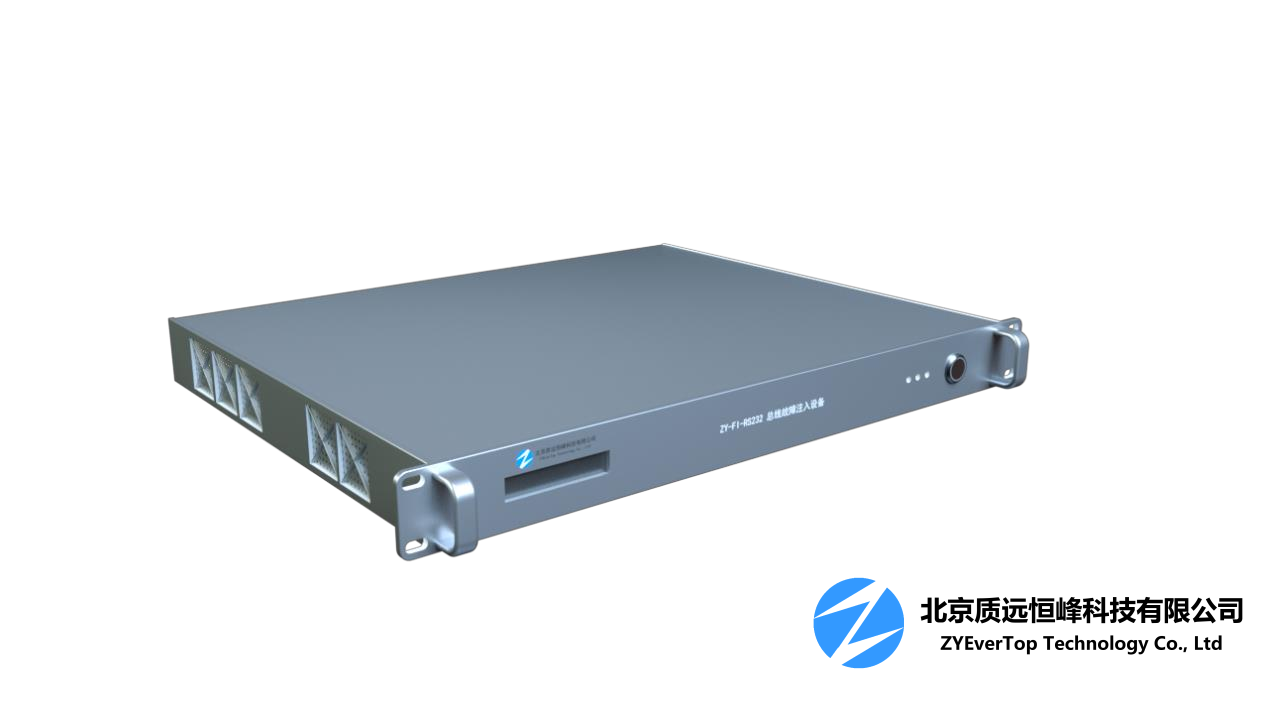

         ZY-FI-RS232 是一种基于 LAN 总线的 RS232 总线故障注入仪器，该仪器可串接在 RS232 总线中，为非侵入式故障注入产品，进行故障注入时，不需要对连接到 RS232 总线上的原有设备进行任何改变，通过模拟 RS232 信号及其传输过程中可能出现的各种故障特征，完成对被测设备的测试验证。

        RS232 总线故障注入器也具备 PXI 板卡形式，与 ZY-FI-RS232 功 能指标一致；

模块功能

1) RS232 接收与转发功能；

2) 可实现对物理层、电气层和协议层的故障注入；

3) 物理层可选故障注入类型包括：

✓ 总线信号通断控制；

✓ 总线信号短路控制；

✓ 总线信号串行阻抗控制；

✓ 总线信号并行阻抗控制；

4) 电气层可选故障注入类型包括：

✓ 总线信号幅度控制；

✓ 总线信号输出斜率控制；

✓ 总线信号噪声控制；

5) 协议层可选故障注入类型包括：

✓ UART 通讯协议；

✓ 总线信号位错误控制。

6) 故障注入延迟时间设置功能，可程控设置注入故障的信号相对输入信号的延迟时间；

性能指标

a. 故障通道数：2 路,4 个串端口，二进二出；

b. RS232 波特率：最高 115200bps（标准波特率程控可设）；

c. 总线通信标准：RS232；

d. 物理层故障：

1) 总线信号串行阻抗控制范围：50~3150Ω；

2) 总线信号并行阻抗控制范围：0~315Ω；

3) 可注入串行阻抗串，行阻抗控制分辨率：50Ω；

4) 并行阻抗控制分辨率：5Ω；

5) 总线信号断路阻抗：>2MΩ。

6) 信号+传输线断路故障

7) 信号-传输线断路故障

8) 信号+与信号-传输线短路故障

e. 电气层故障：

1) RS232 总线信号输出幅度控制范围：最大 10V；

2) 总线信号输出幅度控制范围：-10V~+10V；

3) 总线信号输出幅度控制精度：2%FS（DC）；

4) 总线信号输出幅度控制分辨率：0.1V；

5) 总线信号上升下降时间控制范围：0～100%；

6) 总线信号斜率控制分辨率：10%；

7) 噪声幅度控制范围：0V~2.0V

f. 协议层故障：

1) 总线信号错误位注入范围：起始位、数据位和校验位；

2) 程控延时时间：2-1000 位宽度程控；

3) 延时分辨率：1 位宽度

通用指标

a. 结构与外观：模件结构形式及外形尺寸：19 英寸标准机箱上架结构，高度为 1U，深度 400mm.

b. 电源要求：

220VAC/50Hz；

c. 重量：≤5000g

d. 环境适应性要求：

1） 工作条件：

温度：-30～ +60℃

相对湿度：≤95% （20±5℃ ）

2） 储存条件

温度：-40 ～ +70℃

相对湿度：≤95% （20±5℃ ）
