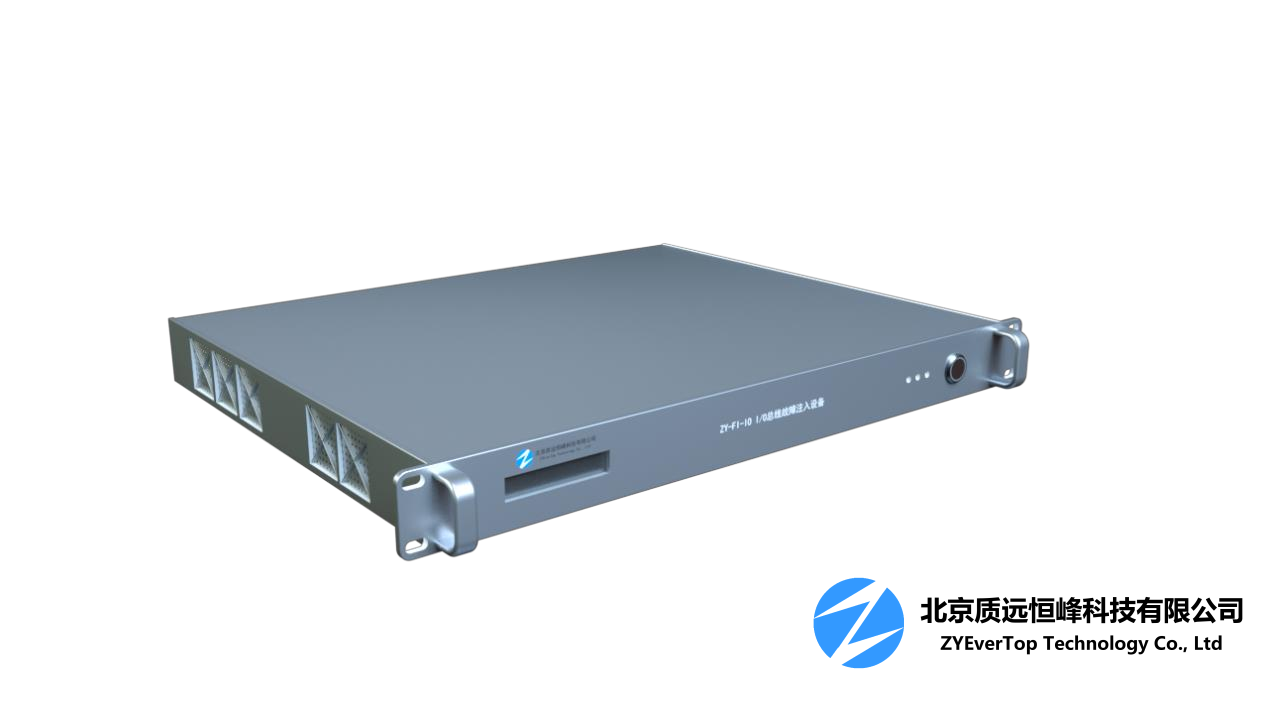

模块化故障注入设备—IO 总线故障注入设备

         ZY-FI-IO IO总线故障注入器是一种基于LAN总线的FC总线故障注入仪器，该仪器可串接在 IO 总线中，为非侵入式故障注入产品，进行故障注入时，不需要对连接到 IO 总线上的原有设备进行任何改变，通过模拟 IO 信号及其传输过程中可能出现的各种故障特征，完成对被测设备的测试验证。

模块功能

该故障注入器的功能主要包括：

a. 4 个故障注入通道；

b. 可对信号传输线路进行断路控制、对地短路控制、传输线路串行阻抗控制、传输线负载阻抗控制等物理层故障注入；

c. 支持传输信号固定高/低电平故障注入功能；

d. 支持传输信号高/低电平幅度变化故障注入功能；

e. 程控对任意线路传输的 I/O 信号注入位状态反转故障；

f. 支持 I/O 信号传输延迟故障注入功能；

g. 通道无故障状态为不断路、不串电阻、不注入信号、输入通道与输出通道直接连通；

h. 具有自检功能； i. 故障注入控制具有软件触发和外部硬件触发两种方式；

j. 工作状态显示功能：能够通过显示屏实时显示设备工作状态；

性能指标

a) 故障注入通道数量： 4 路

b) 传输线断路故障：断路阻抗：≥10MΩ；

c) 传输线对地短路阻抗≤10Ω；

d) 支持传输线串行阻抗故障：支持串行阻抗控制通道：全部通道任选 1 个通道：

串行阻抗控制范围：50～3150Ω

阻抗控制分辨率：50Ω

阻抗控制精度：±30Ω

e) 支持传输线对地负载阻抗故障：支持对地负载控制通道：全部通道任选 1 个通道：

对地负载阻抗控制范围：50～1550Ω

阻抗控制分辨率：50Ω

阻抗控制精度：±30Ω

f) 支持传输线固定高/低电平故障通道范围：1～4；

g) 支持传输线路信号位反转通道范围：1～4；

h) 输出信号电平幅度变化故障注入功能：

电平输出幅度 50V

输出最大驱动电流：≤ 1A；

i) 2 通道为一组，2 组可设计不同电气故障特性；

j) 信号传输延迟控制范围：12 ～ 1000000us；

k) 自检：故障定位到通道

通用指标

a. 结构与外观：

模件结构形式及外形尺寸：19英寸标准机箱上架结构，高度为1U，深度400mm.

b. 电源要求： 220VAC/50Hz；

c. 重量：≤5000g

d. 环境适应性要求：

1） 工作条件：

温度：-30 ～ +60℃

相对湿度：≤95% （20±5℃ ）

2） 储存条件

温度：-40 ～ +70℃

相对湿度：≤95% （20±5℃ ）
