模块化故障注入设备—FC 总线故障注入设备

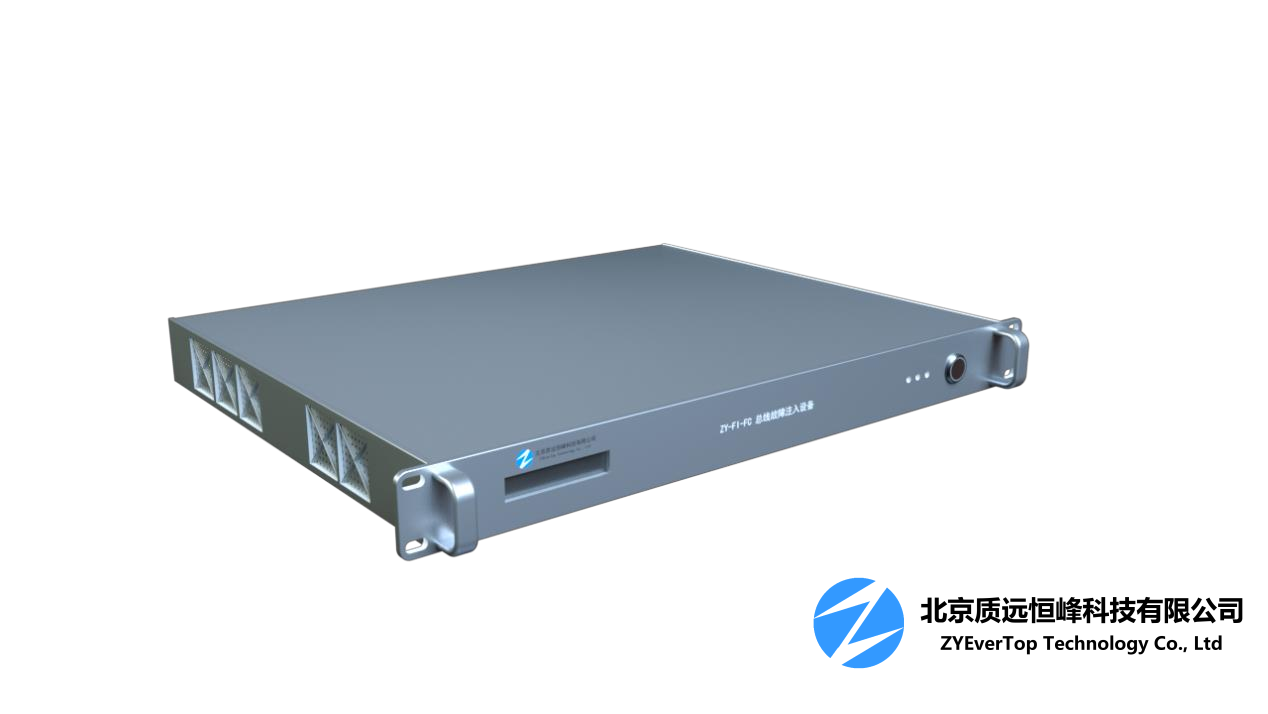

         ZY-FI-FC FC总线故障注入器是一种基于LAN总线的FC总线故障注入仪器，该仪器可串接在 FC 总线中，为非侵入式故障注入产品，进行故障注入时，不需要对连接到 FC 总线上的原有设备进行任何改变，通过模拟 FC 信号及其传输过程中可能出现的各种故障特征，完成对被测设备的测试验证。

         FC 总线故障注入器也具备 PXI 板卡形式，与 ZY-FI-FC 功能指标一致；

模块功能

该故障注入器的功能主要包括：

a. 符合 LAN 总线规范；

b. 通道数：1 通道，2 个光口端口，一进一出；

c. 遵守 FC-AE-ASM/FC-AE-1553 协议；

d. 支持传输层与协议层故障注入；

e. 线路速率 1.0625Gb/s、2.125Gb/s、4.25Gb/s 可切换，支持线速收发 帧 ；

f. 可在多个位置设置触发条件：帧头、SOF、EOF 和 Payload 前 96 字节；

g. 支持多种加错模式：替换帧、删除帧、删除 Rdy、CRC 加错、链路故障、 截断帧、截短帧、负荷失效等；

h. 支持硬件延时加错；

i. 支持无限次加错和有限次加错；

j. 支持应用开发接口 API。

性能指标

1) 完全遵守 FC-AE-1553，FC-AE-ASM 协议

2) 线路速率支持 1Gb/s 、2Gb/s、4Gb/s ，支持线速收发帧

3) 可在多个位置设置触发条件： 帧头、SOF、EOF 和 Payload 前 96 字节

4) 支持多种加错模式： 替换帧、删除帧、删除 Rdy、CRC 加错、链路故障、 截断帧、截短帧等

5) 支持无限次加错和有限次加错

6) 支持应用开发接口 API

7) 支持 Linux、VxWorks、 WINDOWS 操作系统。

通用指标

a. 结构与外观：

模件结构形式及外形尺寸：19英寸标准机箱上架结构，高度为1U，深度400mm.

b. 电源要求：

220VAC/50Hz；

c. 重量：≤5000g

d. 环境适应性要求：

1） 工作条件：

温度：-30 ～ +60℃

相对湿度：≤95% （20±5℃ ）

2） 储存条件

温度：-40 ～ +70℃

相对湿度：≤95% （20±5℃ ）
