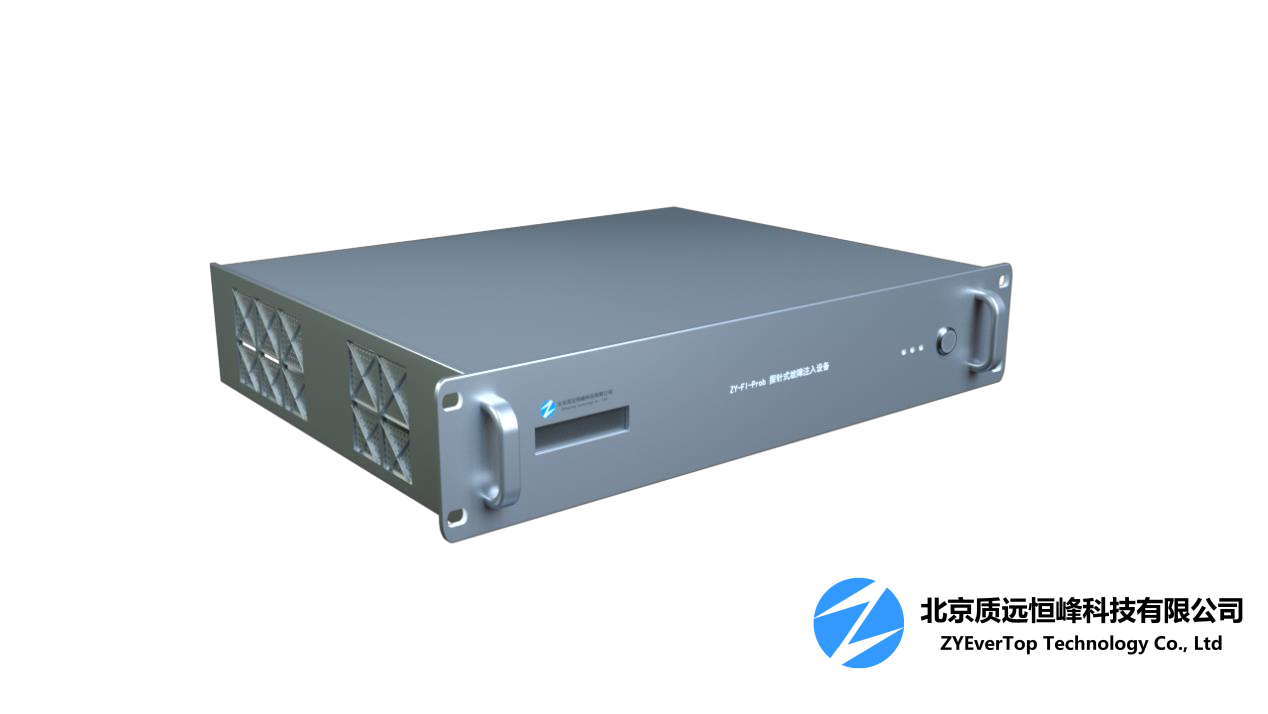

模块化故障注入设备—探针式故障注入设备

         ZY-FI-Prob 是一种基于 LAN 总线的 探针式故障注入仪器，该仪器具备后 驱动故障注入、阻抗漂移/电压求和故障注入及开关级联故障注入功能，其中后 驱动故障注入方式为原位替换，阻抗漂移/电压求和与开关级联故障注入方式为 串接，进行故障注入时，不需要对原有设备进行任何改变，通过模拟过程中可能 出现的各种故障特征，完成对被测设备的测试验证。

模块功能

         ZY-FIU-PROB 探针故障注入器的主要功能是针对板级设备进行故障注入，通过探针形式注入到受试设备中，完成信号的故障注入，如下图；

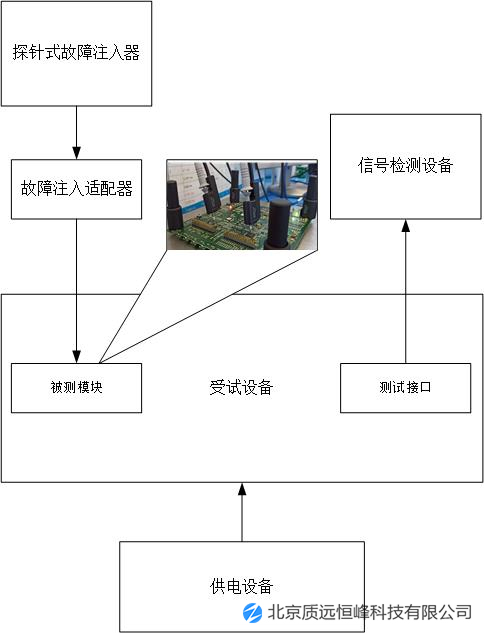

图 1 探针式故障注入器注入形式

         后驱动故障模块功能：对受试设备施加四象限双极性故障激励，可具备定值故障注入、间歇性故障注入、阶梯性故障注入、连续性故障注入多种故障注入方式，可实现对被测器件的输入级或前级驱动器件的输出级强制灌入或拉出瞬态电流故障，完成在线施加故障激励，故障激励的恒压恒流范围可进行钳位限制及故障注入时间严格可控。

         阻抗漂移/电压求和功能：对受试设备施加高精度阻抗漂移故障激励，可具备定值故障注入、阶梯性故障注入、间歇性故障注入、连续性故障注入多种故障注入方式，可实现内联电阻故障、线上电阻-线间电阻-线地搭接电阻的漂移故障注入，同时可通过改变链路阻值每条电阻漂移故障网络均具备开路、短路功能，故障激励的范围可进行钳位限制及漂移步进的严格可控，完成在线施加故障激励，

         开关级联功能：对受试设备信号物理链路完成通道通路、断路，通道间短路、对地/电短路、桥接、共地、误接、不连续等多种开关级联故障，可具备自动化控制产生故障，单种故障频率可设置；

性能指标

后驱动故障注入功能指标如下：

1) 能够支持四象限后驱动输出；

2) 钳位电流 2A, 可调分辨率 1mA

3) 钳位电压±20V, 可调分辨率 1mV

4) 1,3 象限功率可达 40W

5) 2,4 象限功率可达 10W

6) 具备过流保护功能。

开关级联功能指标如下：

1) 符合 LAN 总线规范；

2) 模拟断路、短路、桥接、共地等故障模式；

3) 16 路通道配有 2 条故障总线；

4) 不小于 2A 和 150V（最大 60W）承受能力。

阻抗漂移/电压求和功能指标如下：

 1) 5 通道；

2) 电阻范围：3Ω～1.5MΩ，以 0.125Ω 的步长步进；

3) 支持输出通路和断路功能；

4) 断路阻抗不小于 10MΩ。

5) 精度为 0.5%

6) 功率为 0.5W

通用指标

a. 结构与外观：模件结构形式及外形尺寸：19 英寸标准机箱上架结构，高度为 2U，深度 400mm.

b. 电源要求：220VAC/50Hz；

c. 重量：≤5000g

d. 环境适应性要求：

1） 工作条件：

温度：-30 ～ +60℃

相对湿度：≤95% （20±5℃ ）

2） 储存条件

温度：-40 ～ +70℃

相对湿度：≤95% （20±5℃ ）
