模块化故障注入设备—以太网总线故障注入设备

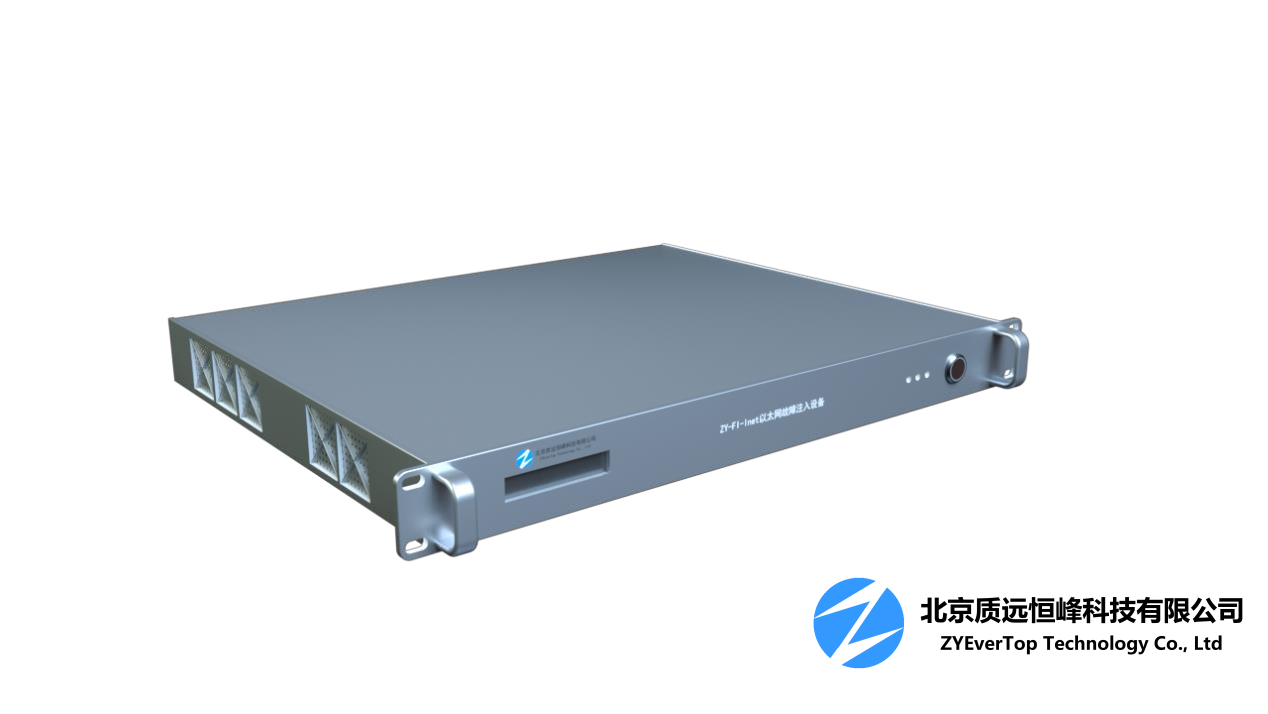

         ZY-FI-Inet 是一种基于 LAN 总线的 以太网总线故障注入仪器，根据配置规则对物理层或协议层进行故障注入。可注入的物理层故障包括短路、断路、阻抗变化等。可注入的协议层故障包括链路延时、帧错误注入（CRC 错误、帧头错误、帧尾错误、截断帧、数据帧丢失、流控帧丢失等）。用以模拟被测试系统在各种故障情况下的行为。

         以太网总线故障注入器也具备 PXI 板卡形式，与 ZY-FI-Inet 功能指标一致；

性能指标

a) 通道数量：1，一进一出；

b) 支持以太网速率：千兆以太网；

c) 故障注入器连接以太网线路的端口类型：两侧各用 1 个 RJ45 插座；

d) 无故障时故障注入器对以太网线路增加的串行传输电阻：小于 10Ω；

e) 无故障时故障注入器每侧端口中各端子之间的电阻值：大于 10MΩ； 传输层故障

f) 支持注入传输信号线断路故障的信号线：TX+、TX-、RX+、RX-信号 线。

g) 传输信号线断路阻抗：＞10MΩ；

h) 支持注入传输信号线串行阻抗变化故障的信号线：TX+、TX-、RX+、 RX-信号线（至少做到同一时间对任意 1 个信号线控制阻抗变化故 障）。

i) 传输信号线串行阻抗变化控制范围：0～3150Ω；

j) 传输信号线串行阻抗控制分辨率：50Ω；

k) 支持注入传输信号线短路故障的信号线：TX+与 TX-之间；RX+与 RX- 之间。

l) 支持注入传输信号线负载阻抗变化故障的信号线：TX+与 TX-之间； RX+与 RX-之间（同一时间只需对任意 1 对信号线控制负载阻抗变化 故障）。

m) 传输信号线负载阻抗变化控制范围：0～155Ω；

n) 传输信号线负载阻抗控制分辨率：5Ω； 协议层故障

o) 链路延时：以太网节点出现超时反映。

         各种协议层故障注入参数控制范围：无故障时数值以太网节点因该故障出 现状态变化（包括：网络中断、网络节点计算机操作系统报错、传输数据改变 等或其它可观察到的反映）。

通用指标

a. 结构与外观：模件结构形式及外形尺寸：19 英寸标准机箱上架结构，高度为 1U，深度 400mm.

b. 电源要求： 220VAC/50Hz；

c. 重量：≤5000g

d. 环境适应性要求：

1） 工作条件：

温度：-30 ～ +60℃

相对湿度：≤95% （20±5℃ ）

2） 储存条件

温度：-40 ～ +70℃

相对湿度：≤95% （20±5℃ ）
